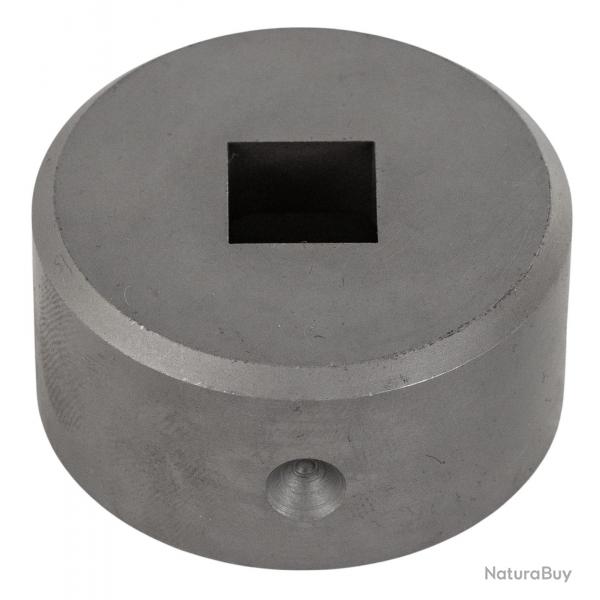

Mubea poinçons et matrices carrées Taille 2.
La taille du trou que vous voulez poinçonner est déterminée par les dimensions du poinçon. Les poinçons sont identifiés par ces dimensions.
L'ouverture de matrice doit être plus large que le jeu de coupe (= deux fois l'ouverture de coupe). Selon notre expérience, le jeu de coupe doit être d'environ 10% de l'épaisseur de matériau.
L'identification de la matrice correspond aux dimensions actuelles de l'ouverture de coupe (ouverture de la matrice).
Règles de base :
1. Lorsque vous déterminez le jeu de coupe, nous vous recommandons de respecter les règles suivantes :
Pour les poinçons carrés :
Epaisseur du matériau jusque 4mm, jeu de coupe 0,2mm
Epaisseur du matériau jusque >4-9mm, jeu de coupe 0,7mm
Epaisseur du matériau jusque >9-14mm, jeu de coupe 1,2mm
Epaisseur du matériau jusque >14-19mm, jeu de coupe 1,7mm
Epaisseur du matériau jusque >19-24mm, jeu de coupe 2,2mm
Exemple:
- Diamètre du poinçon : 20,0 mm
- Épaisseur du matériau : 12,0 mm
- Ouverture de matrice : 21,2 mm
2. Vous ne pouvez jamais poinçonner une tôle plus épaisse avec un diamètre de poinçon plus petit. Exemple :
- Diamètre du poinçon : 7 mm
- Épaisseur du matériau : 8 mm
n'est pas possible.
3. Assurez-vous que le jeu de coupe est toujours aligné entre le poinçon et l'ouverture de matrice.
4. La matrice, le porte-poinçon et les réductions doivent être fixés de manière sûre dans leurs supports.
5. Le grattoir ou la retenue doivent agir en concordance et sont alignés avec la surface de la matrice.
6. Pour assurer une durée de vie maximale de votre poinçon, vous devez le graisser fréquemment, pendant le poinçonnage.
7. Pour éviter de surcharger votre poinçonneuse, nous vous conseillons de tenir compte de la capacité maximale indiquée sur le plateau de travail.
Diamètre x épaisseur de matériau x résistance à la traction du matériau
(jusque 600 N/mm², vous pouvez utiliser le facteur 0,8).
Ces poinçons carrés Gr. 2 ne peuvent être utilisé qu'avec la réduction de poinçon 790504026.
Ces matrices carrées Gr. 1 ne peuvent être utilisées qu'avec les réductions suivantes : 790504032 et 790504034 , Gr. 2 uniquement avec 790504036.
