L'échangeur à plaques est un type d'échangeur de chaleur qu'on pourrait aussi nommer transmetteur de chaleur.
Comme le dit son nom, il est composé d'un grand nombre de plaques imprimées en forme de vagues ondulées, reliées les unes aux autres d'une facon très particulière.
Entre les plaques on trouve des espaces intermédiaires où circulent le fluide absorbant la chaleur et le fluide transmettant la chaleur.
L'appareil peut être étanchéifié de facon différente pour éviter la fuite de fluides vers l'extérieur et empêcher les fluides de se mélanger à l'intérieur.
Certains échangeurs sont vissés ce qui leur donne l'avantage de pouvoir être agrandis en ajoutant des plaques.
En ce qui concerne le type de construction, il existe différents échangeurs à plaques.
En général, on préfère les échangeurs de chaleur soudés qui sont caractérisés par le fait que les diverses plaques sont soudées entre elles ce qui permet de renoncer à tout autre raccord.
Les échangeurs de chaleur à plaques font un travail effectif parce qu'ils permettent une forte transmission de chaleur que l'on peut même augmenter en produisant des turbulences dans la traversée des fluides.
Ces turbulences sont atteintes grâce au profil ondulé ou en vague des plaques.
De dimensions compactes et de poids léger cet échangeur permet toutefois une grande efficacité et produit une grande densité de chaleur.

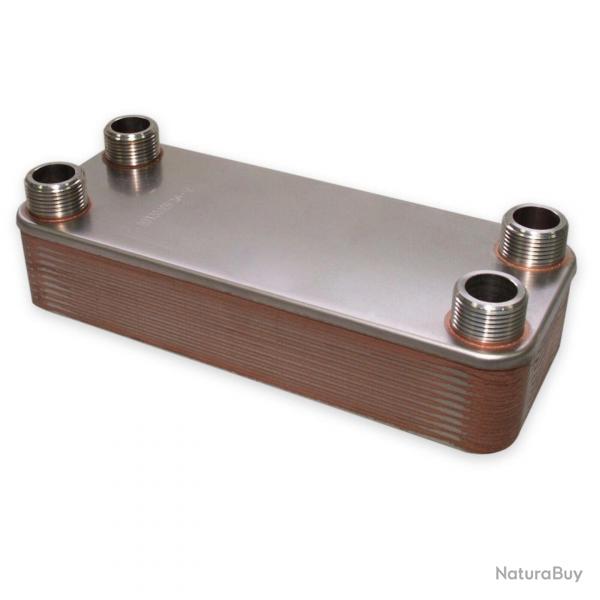

Les HRALE échangeurs de chaleur inox B3-32-20 soudés se composent de plaques inox imprimées qui sont brasées sous vide au cuivre.
En les assemblant, une plaque sur deux est tournée à 180 degrés ce qui permet de créer deux espaces en sens contraire l'un de l'autre, dans lesquels les fluides passent en contre-courant.
La surface imprimée ondulée des plaques produit un flux turbulent ce qui entraîne une transmission effective de la chaleur même à des volumes très faibles de flux.
Avantages:
- Nombreuses utilisations possibles
- Compact
- De poids léger
- Très bons coefficients de transfer grâce à la technique des plaques imprimées
- Haute température et haute pression de fonction
- L' inox assure la protection anticorrosion
- Montage simple, facile à utiliser
- Pratiquement sans entretien
- Peu coûteux
Domaines d'utilisation:
Il est utilisé par ex. dans le domaine des techniques de chauffage industriel, mais aussi dans celui des techniques de refroidissement et solaire.
- Centrales de cogénération
- Climatiseurs
- Pompe à chaleur
- Chauffage par le sol
- Eau chaude sanitaire
- Climatisation de bâtiments
- Industrie alimentaire
- Technique de froid et de refroidissement
- Chauffage de l'eau industrielle
- Récupération de la chaleur
- Centrales thermiques solaires
- Systèmes de chauffage craignant le gel
- Chauffage de l'eau de piscines
- Chauffage des biocarburants
- Chauffage des huiles végétales pour voitures et camions
- Systèmes de séparation pour chauffage par le sol
- Processus de fabrication chimique ou pharmaceutique
- Réseaux d'approvisionnement de chaleur à distance
Puissance:
La puissance des échangeurs dépend des temperatures d'entrée et de sortie des liquides au côté primaire et secondaire, du débit, des chaleurs spécifiques des liquides etc.
ATTENTION:
Si l'échangeur doit être utilisé pour des machines, qui ne marchent pas sans vibration par exemple des moteurs de bateau, des machines qui tournent avec des moteurs il est absolument nécessaire d' utiliser des tuyaux métalliques.
*Comme ces échangeurs ne sont pas jusqu'à présent contrôlés selon les directives 97/23 EG concernant les appareils sous pression, la pression à respecter dans les pays européens est de 0,5 bar jusqu'à nouvel ordre.
Les indications ci-dessus sont celles du fabricant.
Dimensions:
Épaisseur de la plaque conductrice : 0,4 mm
Épaisseur de la plaque de protection : 2 mm
Distance entre les plaques : 2,1 mm
Dimensions des plaques : 286 x 116 mm
Matériau: Acier inoxydable 304 / Cuivre
la gamme de température allant de: -195°C bis +225 °C
Volume / Capacité: 0.050 l pro Platte = 1.00 l
Par le débit l/min: max. 12 cbm/h
Le numéro de plaque / max. alimentation: 20 / max. 115kW
Raccords: F1 & F3 1" (25.4mm) (ISO-G) F2 & F4 1" (25.4mm) (ISO-G)
Surface d'échange effective: 0.033 qm par plaque = env. 0.64qm
matériau de soudure: 99.9% Cuivre
Matériau des plaques / Matériau des raccords: Inox AISI 304
Circuit: F1 -> F3 / F4 -> F2
